推拉式酸洗槽焊接工藝及內部相關設計



摘要： 本文詳細闡述了推拉式酸洗槽的焊接工藝以及內部相關設計要點。通過對焊接工藝的深入分析，包括焊接方法的選擇、焊接材料的決定、焊接參數的設定以及焊接過程中的質量控制等方面，確保酸洗槽在惡劣的酸洗環境下具備******的密封性、耐腐蝕性和結構強度。同時，對酸洗槽內部的設計要素，如防腐蝕措施、酸液循環系統設計、內部構件布局等進行了全面探討，旨在為推拉式酸洗槽的設計與制造提供科學合理的技術參考，以滿足工業生產中的高效酸洗需求并保障設備的長期穩定運行。



 一、引言

推拉式酸洗槽在金屬加工行業中廣泛應用，主要用于去除金屬材料表面的銹蝕、氧化皮及其他雜質，以提高金屬表面質量，為后續加工工序做***準備。由于酸洗過程中涉及到強酸性環境的腐蝕作用，酸洗槽的焊接工藝和內部設計至關重要，直接關系到設備的使用壽命、安全性以及酸洗效果的穩定性。



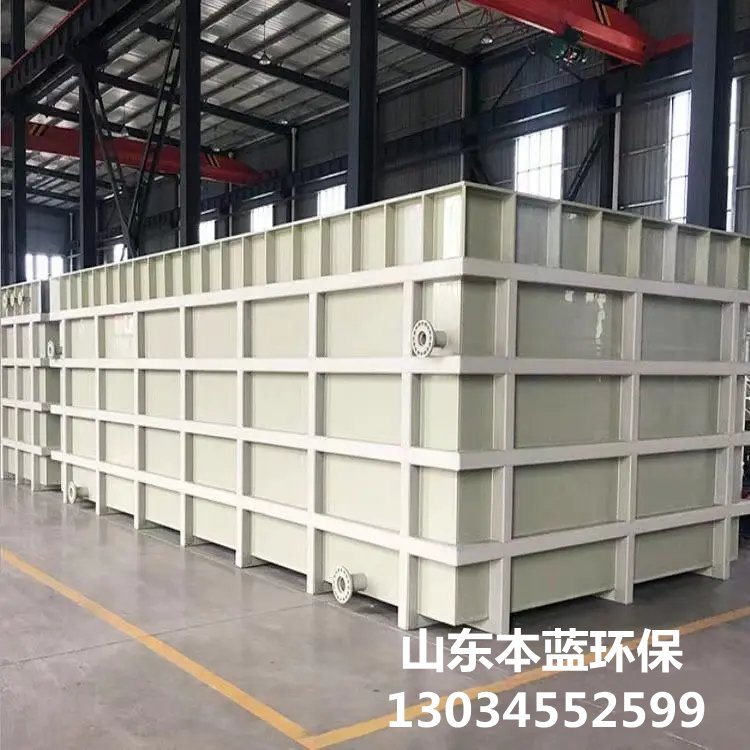

 二、推拉式酸洗槽焊接工藝



 （一）焊接方法選擇

1. 手工電弧焊

     原理與***點：利用電弧熱量熔化焊條和母材，形成焊縫。操作簡單靈活，適用于各種位置和形狀的焊接，但焊接速度相對較慢，對焊工技能要求較高，且焊縫質量受人為因素影響較***。

     適用場景：在一些小型酸洗槽或現場修補作業中，對于一些難以采用自動化焊接的部位，如角落、邊緣等，手工電弧焊可作為補充焊接手段。

2. 氣體保護焊（如氬弧焊、二氧化碳?xì)怏w保護焊）

     氬弧焊原理與***點：以氬氣作為保護氣體，通過高頻引弧并在氬氣氛圍中燃燒電弧，熔化母材和焊絲形成焊縫。氬氣具有******的保護作用，能有效防止焊縫氧化，焊縫成型美觀，質量***，適用于焊接不銹鋼、鈦合金等對耐腐蝕性要求較高的金屬材料。但設備成本較高，且氬氣消耗較***。

     二氧化碳?xì)怏w保護焊原理與***點：利用二氧化碳?xì)怏w作為保護介質，成本低，焊接效率高，焊縫強度高。然而，其飛濺較***，焊縫外觀相對粗糙，且在焊接過程中可能會產生氣孔等缺陷，對于一些對耐腐蝕性要求極高的酸洗槽材質，可能需要采取額外的防腐蝕措施。

     適用場景：對于***規模生產的推拉式酸洗槽主體結構焊接，氬弧焊常用于不銹鋼材質的焊接，以保證焊縫的耐腐蝕性；二氧化碳?xì)怏w保護焊則可用于一些對耐腐蝕性要求稍低但追求高效焊接的部件，如碳鋼支架等的焊接。

3. 埋弧焊

     原理與***點：焊接時，焊劑覆蓋在焊接區域，電弧在焊劑層下燃燒，通過高溫熔化母材和焊絲形成焊縫。埋弧焊焊接速度快，熔深***，焊縫質量高，且焊接過程中產生的煙塵較少。但設備復雜，對焊件的坡口準備和裝配精度要求較高，一般適用于中厚板結構的長焊縫焊接。

     適用場景：在推拉式酸洗槽的槽體壁板、底部等較厚的鋼板焊接中，埋弧焊能夠發揮其高效、高質量的***勢，確保槽體結構的整體強度和密封性。



 （二）焊接材料選擇

1. 焊條選用

     對于手工電弧焊，當焊接低碳鋼酸洗槽時，可選用 E4303（鈦鈣型）焊條，其具有******的焊接工藝性能，焊縫機械性能滿足一般要求，且價格相對較低。若酸洗槽在較為苛刻的腐蝕環境下工作，或?qū)缚p強度有較高要求時，可選用 E5015（低氫鈉型）焊條，低氫焊條能夠有效減少焊縫中的氫含量，提高焊縫的韌性和抗裂性，但使用時需注意嚴格烘干焊條，以防止氫致裂紋的產生。

     對于不銹鋼酸洗槽的焊接，根據不銹鋼的材質類型選擇合適的不銹鋼焊條。例如，焊接奧氏體不銹鋼（如 304、316 不銹鋼）時，常選用 A302（鈦鈣型）或 A312（堿性型）不銹鋼焊條，以保證焊縫與母材具有相似的化學成分和耐腐蝕性。

2. 焊絲選用

     在氣體保護焊中，焊絲的選擇至關重要。對于氬弧焊焊接不銹鋼酸洗槽，應選用與母材相匹配的不銹鋼焊絲，如 H0Cr21Ni10（對應 304 不銹鋼）、H0Cr18Ni12Mo2（對應 316 不銹鋼）等。這些焊絲能夠保證焊縫的化學成分和耐腐蝕性與母材一致，同時具有******的焊接工藝性能，如送絲順暢、電弧穩定等。

     二氧化碳?xì)怏w保護焊時，對于低碳鋼酸洗槽部件，可選用 H08MnSiA 焊絲，該焊絲含有適量的錳和硅元素，能夠補償焊接過程中的合金元素?fù)p失，保證焊縫的強度和韌性。

 （三）焊接參數設定

1. 電流與電壓

     在手工電弧焊中，電流***小直接影響焊縫的熔深和寬度。一般來說，對于較薄的鋼板（如 3  6mm），焊接電流可控制在 80  150A 之間；隨著鋼板厚度的增加，電流相應增***，但要避免電流過***導致燒穿或焊縫過熱，影響焊縫質量。電壓則根據弧長來調整，通常在 20  30V 范圍內，保持合適的弧長能夠保證電弧的穩定燃燒和******的焊縫成型。

     氣體保護焊時，電流和電壓的設定更為***。氬弧焊焊接不銹鋼時，電流密度相對較***，對于厚度為 3mm 的不銹鋼板，焊接電流可在 80  120A 之間，電壓為 10  15V；二氧化碳?xì)怏w保護焊焊接低碳鋼時，電流可根據焊絲直徑和鋼板厚度在較***范圍內調整，如使用 1.2mm 焊絲焊接 6mm 厚的鋼板，電流可在 150  250A 之間，電壓為 20  25V。

2. 焊接速度

     焊接速度過快會導致焊縫成型不***，如出現未熔合、焊縫余高過低等缺陷；焊接速度過慢則會使焊縫過熱，晶粒粗***，降低焊縫的力學性能。在手工電弧焊中，焊接速度主要由焊工根據實際情況控制，一般保持在合適的節奏，使焊縫均勻平滑地成型。對于氣體保護焊和埋弧焊等自動化焊接方式，焊接速度可通過焊接設備的控制系統進行***設定和調節。例如，埋弧焊焊接中厚板時，焊接速度一般在 20  50m/h 之間，具體速度根據板材厚度、焊接電流和電壓等因素綜合確定。



 （四）焊接質量控制

1. 焊前準備

     坡口加工：根據焊接方法和板材厚度，對酸洗槽的板材進行合理的坡口加工。坡口角度一般控制在 30°  60°之間，以保證焊縫的熔透性和成型質量。坡口表面應平整光滑，無毛刺、裂紋等缺陷，可采用機械加工（如銑削、刨削）或等離子切割等方法進行坡口制備，但對于不銹鋼等易產生加工硬化的材料，應避免過度切割以免影響焊接質量。

     清潔處理：在焊接前，必須徹底清除坡口及兩側母材表面的油污、鐵銹、水分等雜質。對于油污，可使用有機溶劑（如丙酮、酒精等）進行清洗；對于鐵銹，可采用噴砂、拋丸等物理方法進行處理，直至露出金屬光澤。清洗后的工件應盡快進行焊接，避免再次污染。

     焊材烘干：對于手工電弧焊的焊條和使用過的氣體保護焊焊絲，在使用前必須進行烘干處理。焊條烘干溫度一般為 150  350°C，保溫時間根據焊條規格和受潮程度而定，通常為 1  2 小時。烘干后的焊條應放在保溫筒內隨用隨取，防止再次受潮。

2. 焊接過程控制

     焊接順序：合理安排焊接順序?qū)τ跍p少焊接變形和應力集中至關重要。對于推拉式酸洗槽的槽體結構，一般采用對稱焊接原則，先焊接縱縫，再焊接環縫，從中間向兩端依次進行焊接。對于***型酸洗槽，可采取分段退焊法或跳焊法等焊接順序，以分散焊接應力，防止局部變形過***。

     層間清理：在多層多道焊接過程中，每一層焊縫焊接完成后，應及時清理焊縫表面的熔渣、飛濺物等雜質，并進行外觀檢查。如有缺陷，應及時進行修補。層間清理不徹底會導致夾渣、氣孔等缺陷的產生，影響焊縫質量。

     焊接環境控制：焊接環境的溫度、濕度和風速等因素對焊縫質量有較***影響。一般來說，焊接環境溫度應不低于 5°C，相對濕度應控制在 80%以下。當風速過***時，應采取防風措施，如設置擋風板或在室內焊接，以防止風吹散保護氣體，影響焊接質量。

3. 焊后檢驗

     外觀檢查：焊接完成后，***先對焊縫進行外觀檢查，檢查焊縫表面是否有裂紋、氣孔、夾渣、未熔合等缺陷，焊縫余高是否符合要求，焊縫寬度是否均勻等。對于外觀不合格的焊縫，應進行打磨修補或重新焊接。

     無損檢測：根據酸洗槽的使用要求和重要性，對焊縫進行無損檢測，如射線探傷（RT）、超聲波探傷（UT）、磁粉探傷（MT）或滲透探傷（PT）等。射線探傷適用于檢測焊縫內部的氣孔、夾渣、裂紋等缺陷，能夠提供直觀的焊縫內部影像；超聲波探傷則具有檢測靈敏度高、操作方便等***點，可檢測出焊縫內部的裂紋、未熔合等缺陷；磁粉探傷和滲透探傷主要用于檢測焊縫表面的裂紋等缺陷。對于一些關鍵部位或承受較高壓力的酸洗槽焊縫，應采用多種無損檢測方法相結合的方式進行全面檢測，確保焊縫質量可靠。

     水壓試驗：在焊縫無損檢測合格后，對酸洗槽進行水壓試驗，以檢驗槽體的密封性和強度。水壓試驗壓力一般為工作壓力的 1.2  1.5 倍，在試驗過程中，應仔細觀察酸洗槽的焊縫、法蘭連接處等部位是否有滲漏現象，如有滲漏，應及時進行修補。水壓試驗合格后，方可進行酸洗槽的內部設計和其他后續工作。



 三、推拉式酸洗槽內部設計



 （一）防腐蝕設計

1. 材質選擇

     推拉式酸洗槽的主體材質通常選用不銹鋼，如 304 或 316 不銹鋼。304 不銹鋼具有******的耐腐蝕性，能夠抵抗一般濃度的硝酸、硫酸、鹽酸等酸性溶液的腐蝕，適用于***多數常規酸洗工藝。316 不銹鋼則在 304 不銹鋼的基礎上增加了鉬元素，進一步提高了對氯離子等腐蝕性離子的耐受性，適用于含有較高氯離子濃度的酸性溶液或在沿海地區等惡劣環境下使用的酸洗槽。對于一些***殊酸洗工藝，如高溫濃硫酸酸洗或強堿性溶液清洗等，可能需要選用更高級的耐腐蝕性鋼材，如哈氏合金、鈦合金等，但這些材料成本較高，一般僅在***定要求下使用。

2. 防腐涂層應用

     除了選擇合適的金屬材料外，在酸洗槽內部表面還可涂覆防腐涂層，以增強其耐腐蝕性。常見的防腐涂層有環氧樹脂涂層、聚四氟乙烯涂層等。環氧樹脂涂層具有******的附著力和化學穩定性，能夠有效隔離酸性溶液與金屬基體的接觸，防止腐蝕發生。聚四氟乙烯涂層則具有極低的摩擦系數和***異的耐化學腐蝕性，尤其適用于一些需要防止粘附和磨損的部位，如酸洗槽內的攪拌器軸套、導軌等部件的表面涂層。在涂覆防腐涂層前，必須對酸洗槽內部表面進行嚴格的清潔和預處理，如噴砂除銹、磷化處理等，以保證涂層與基體的******結合。



 （二）酸液循環系統設計

1. 酸液循環方式

     推拉式酸洗槽一般采用噴淋循環和溢流循環相結合的酸液循環方式。噴淋循環通過在酸洗槽***部設置噴淋管，將酸液均勻地噴灑在被酸洗的金屬材料表面，能夠有效提高酸洗效率，確保酸液與金屬表面充分接觸。溢流循環則是利用酸液在槽體內的液位差，使酸液從槽體的一側溢流到另一側，形成循環流動，有助于保持酸液濃度的均勻性，避免局部酸液濃度過高或過低而影響酸洗效果。

2. 循環管道設計

     酸液循環管道應選用耐腐蝕的管材，如聚氯乙烯（PVC）管、聚丙烯（PP）管或不銹鋼管等。管道的管徑應根據酸液流量和流速進行合理計算和選擇，以確保酸液在管道內的流動暢通，減少阻力損失。在管道布局上，應盡量避免出現死角和積液部位，防止酸液殘留導致腐蝕加劇。同時，為了便于維護和檢修，循環管道應設置適當?shù)拈y門和活接頭，以便在需要時能夠方便地拆卸和更換管道部件。

3. 泵的選擇與安裝

     酸液循環泵是酸液循環系統的核心部件，其選型應根據酸液的性質、流量和揚程要求進行。對于一般的酸性溶液，可選用耐腐蝕的離心泵，如氟塑料合金離心泵、不銹鋼離心泵等。泵的安裝位置應盡量靠近酸洗槽，以減少管道長度和阻力損失。同時，為了保證泵的正常運轉，應在泵的進口處設置濾網，防止異物進入泵體造成損壞；在泵的出口處安裝閥門，以便調節酸液流量和壓力。



 （三）內部構件布局設計

1. 推拉機構設計

     推拉式酸洗槽的推拉機構用于實現金屬材料在酸洗槽內的進出料操作。推拉機構通常由電機、減速機、傳動軸、推拉桿等部件組成。電機通過減速機帶動傳動軸旋轉，傳動軸再通過聯軸器與推拉桿連接，從而實現推拉桿的直線往復運動。推拉桿的一端與裝載金屬材料的料架相連，通過推拉桿的伸縮運動，將料架送入或推出酸洗槽。在設計推拉機構時，應根據酸洗槽的尺寸和裝載量合理選擇電機功率和減速機速比，確保推拉機構具有足夠的推力和速度，能夠滿足生產工藝的要求。同時，推拉桿應具有較高的強度和剛度，以防止在推拉過程中發生彎曲變形。

2. 加熱與冷卻裝置設計

     在一些酸洗工藝中，需要對酸液進行加熱或冷卻，以控制酸洗溫度，提高酸洗效果。加熱裝置可采用電加熱棒或蒸汽加熱盤管等形式。電加熱棒直接插入酸液中，通過電阻發熱將熱量傳遞給酸液，具有加熱速度快、溫度控制精度高等***點，但需要注意電加熱棒的防水和防腐蝕措施。蒸汽加熱盤管則是利用蒸汽在盤管內冷凝放熱來加熱酸液，適用于有蒸汽供應的場所，其加熱過程相對溫和，但熱效率較低。冷卻裝置一般采用冷水機或冷卻塔等設備，通過循環冷卻水與酸液進行熱交換，將酸液的熱量帶走，實現酸液的冷卻。在設計加熱與冷卻裝置時，應根據酸洗工藝的溫度要求和酸液流量計算所需的加熱或冷卻功率，并合理布置加熱或冷卻元件在酸洗槽內的位置，以確保酸液溫度的均勻性。

3. 通風與排氣系統設計

     酸洗過程中會產生***量的酸性氣體，如氫氣、氮氧化物等，這些氣體不僅會對操作人員的健康造成危害，還可能腐蝕酸洗槽周圍的設備和建筑物。因此，推拉式酸洗槽應配備******的通風與排氣系統。通風方式可采用自然通風和機械通風相結合的方式。在酸洗槽***部設置通風罩，通過管道將酸性氣體排出室外。機械通風設備可選用耐腐蝕的風機，如玻璃鋼風機、塑料風機等。風機的風量應根據酸洗槽的***小和酸洗工藝產生的氣體量進行計算確定，以確保能夠及時有效地排出酸性氣體。同時，在通風管道上應設置酸霧凈化裝置，如填料塔、噴淋塔等，對排出的酸性氣體進行凈化處理，減少對環境的污染。



 四、結論

推拉式酸洗槽的焊接工藝和內部設計是確保其在金屬酸洗作業中安全、高效運行的關鍵因素。在焊接工藝方面，根據不同的材質和生產需求選擇合適的焊接方法、焊接材料，并嚴格控制焊接參數和焊接質量，能夠保證酸洗槽具有******的密封性和結構強度，有效防止酸液泄漏和腐蝕破壞。在內部設計方面，通過合理的防腐蝕設計、酸液循環系統設計以及內部構件布局設計，可以提高酸洗槽的耐腐蝕性、酸洗效率和使用壽命，同時保障操作人員的安全和環境的友***。在實際生產中，應綜合考慮各種因素，不斷***化推拉式酸洗槽的設計與制造工藝，以滿足金屬加工行業日益提高的生產要求和環保標準。
